Оптичні вимикачі серії SL314.2 призначені для створення LED світильників з допомогою світлодіодної стрічки і алюмінієвого профілю. Вимикачі монтуються безпосередньо в профіль. У рассеивателе профілю робиться прямокутний отвір в зоні розташування датчика.

Датчик SL314.2 призначений для установки в торець світильника.

Ця модель використовується для закритих конструкцій, як наприклад, для підсвічування шаф, гардероба, висувних ящиків. Це дозволяє включити підсвічування при відкритті дверець або, як якщо б ви прибрали від датчика руку, і вимкнути підсвічування, коли ви закриєте шафа (піднесе руку).

SL314.2 - оптичний вимикач для шаф і ящиків. Включає освітлення при висуванні скриньки (відкриття шафи) і вимикає його при закритті шафи.

Має два режими включення/вимикання:

1. швидке включення (вимикання);
2. плавне включення (виключення).

Попередньо встановлене значення — плавне.

Стан вимикача (увімкнено/вимкнено) і режим включення/вимикання зберігається при відключенні живлення. Підходить для стрічок з напругою живлення 12-24В.

При установці перемикача в шафу, датчик повинен бути розташований від закривається дверцята на відстані до 5 див.

Зміна режиму.

Щоб змінити режим (плавне або різке включення/вимикання) потрібно провести комбінацію з довгих коротких заслонів опто-датчика рукою.

Довгий кордон - піднести руку до датчика на відстань 1-5 см і утримувати не менше 5 секунд, прибрати руку.

Короткий заслін - піднести руку до датчика на відстань 1-5 см і утримувати 1-2 секунди, прибрати руку.

Комбінація для перемикання режиму:

довгий-довгий-короткий-довгий-короткий-довгий.

• Струм в режимі очікування: <5 мА
• Збереження стану вимикача при відключенні живлення.

Установка вимикача у світлодіодний профіль

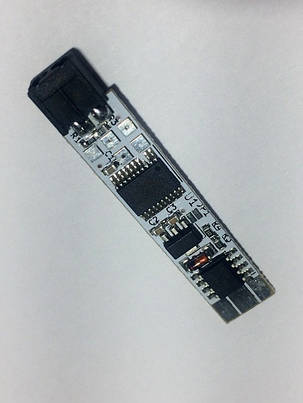

SL314.2 встановлюються в торець профілю. З одного боку датчика знаходиться оптичний сенсор, з протилежного-контакти для підключення джерела живлення і світлодіодним стрічки.

Технічні характеристики:
