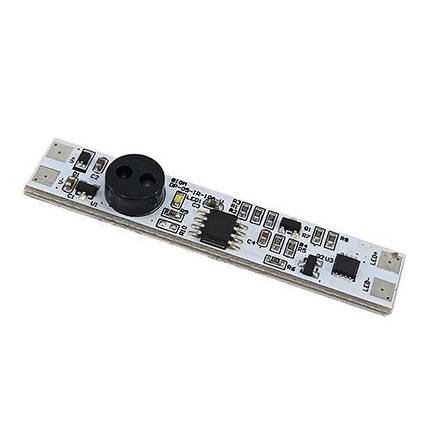

Оптичні вимикачі серії SL314 призначені для створення LED світильників з допомогою світлодіодної стрічки і алюмінієвого профілю. Вимикачі монтуються безпосередньо в профіль. У розсіювачу профілю робиться прямокутний отвір в зоні розташування датчика.

Модель SL314 призначена для відкритих світильників, управління якими здійснюється помахом руки в зоні датчика на відстані до 10 см. SL314 - Оптичний вимикач для світлодіодних світильників. Включає стрічку якщо провести рукою над датчиком. Якщо провести рукою над датчиком повторно — вимикає стрічку.

Має два режими включення/вимикання:

1. швидке включення (вимикання);
2. плавне включення (виключення).

Попередньо встановлене значення — плавне.

Стан вимикача (увімкнено/вимкнено) і режим включення/вимикання зберігається при відключенні живлення. Підходить для стрічок з напругою живлення 12-24В.

Область застосування

Вимикач може встановлюватися в алюмінієвий світлодіодний профіль розрив між джерелом живлення та навантаженням під розсіювач з вирізом для датчика.

Для включення/вимикання проведіть над сенсором рукою на відстані від 1 до 10 див.

Зміна режиму.

Щоб змінити режим (плавне або різке включення/вимикання) потрібно провести комбінацію з довгих коротких заслонів опто-датчика рукою.

Довгий кордон - піднести руку до датчика на відстань 1-10 см і утримувати не менше 5 секунд, прибрати руку.

Короткий заслін - піднести руку до датчика на відстань 1-10 см і утримувати 1-2 секунди, прибрати руку.

Комбінація для перемикання режиму:

довгий-довгий-короткий-довгий-короткий-довгий.

• Струм в режимі очікування: <5 мА
• Збереження стану вимикача при відключенні живлення.

Установка вимикача у світлодіодний профіль

SL314 встановлюються між блоком живлення і світлодіодною стрічкою в самому початку профілю.

Для опто-датчика в розсіювачу потрібно передбачити отвір.

З'єднання між вимикачем, блоком живлення і стрічкою може бути виконане як з допомогою пайки, так і на роз'ємах.

Технічні характеристики:
