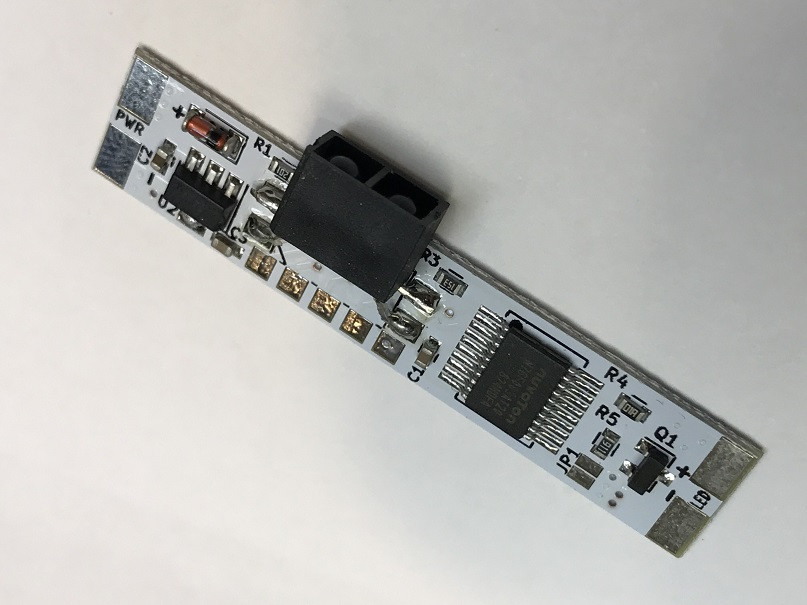

Оптичні вимикачі серії SL314.1 призначені для створення LED світильників з допомогою світлодіодної стрічки і алюмінієвого профілю. Вимикачі монтуються безпосередньо в профіль. У розсіювачу профілю робиться прямокутний отвір в зоні розташування датчика.
Модель SL314.1 — використовується для закритих конструкцій, як наприклад, для підсвічування шаф, гардероба, висувних ящиків. Це дозволяє включити підсвічування при відкритті дверець або, як якщо б ви прибрали від датчика руку, і вимкнути підсвічування, коли ви закриєте шафа (піднесе руку).
SL314.1 Оптичний вимикач для шаф і ящиків. Включає освітлення при висуванні скриньки (відкриття шафи) і вимикає його при закритті шафи.
Має два режими включення/вимикання:
- швидке включення (вимикання);
- плавне включення (виключення).
Попередньо встановлене значення — плавне.
Стан вимикача (увімкнено/вимкнено) і режим включення/вимикання зберігається при відключенні живлення. Підходить для стрічок з напругою живлення 12-24В.
Область застосування
Вимикач може встановлюватися в алюмінієвий світлодіодний профіль розрив між джерелом живлення та навантаженням під розсіювач з вирізом для датчика. Також може встановлюватись у ніші шаф і т. д.
При установці перемикача в шафу, датчик повинен бути розташований від закритої дверці на тієї ж відстані: 1...10 см.
Зміна режиму.
Щоб змінити режим (плавне або різке включення/вимикання) потрібно провести комбінацію з довгих коротких заслонів опто-датчика рукою.
Довгий кордон - піднести руку до датчика на відстань 1-10 см і утримувати не менше 5 секунд, прибрати руку.
Короткий заслін - піднести руку до датчика на відстань 1-10 см і утримувати 1-2 секунди, прибрати руку.
Комбінація для перемикання режиму:
довгий-довгий-короткий-довгий-короткий-довгий.
- Струм в режимі очікування: <5 мА
- Збереження стану вимикача при відключенні живлення.
Установка вимикача у світлодіодний профіль
SL314.1 встановлюються між блоком живлення і світлодіодною стрічкою в самому початку профілю.
Для опто-датчика в розсіювачі потрібно передбачити отвір.
З'єднання між вимикачем, блоком живлення і стрічкою може бути виконане як з допомогою пайки, так і на роз'ємах.
Технічні характеристики:
| Управління: | Оптичний датчик відображення |
| Розмір, мм: | 10х47х8 |
| Вхідна напруга,В: | DC 12-24 |
| Вихідна напруга, В: | DC 12-24 |
| Максимальне навантаження, А: | 3 |
| Струм в режимі очікування: | 5 мА |
| Відстань до дверцят: | 1-10см |
| Основні атрибути | |
|---|---|
| Виробник | Sean |
| Країна виробник | Китай |
| Тип управління | Сенсорне |
| Напруга | 12 В |
| Струм | 3 А |
- Ціна: 129 ₴
