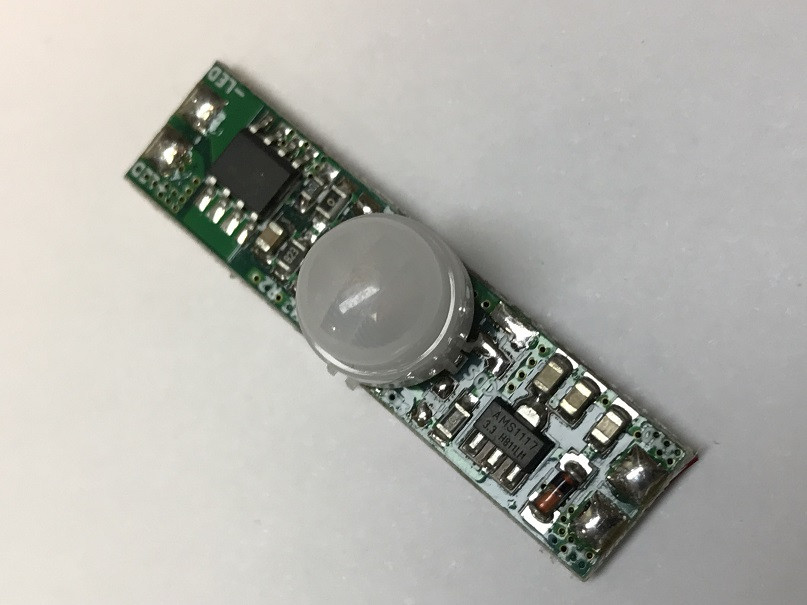

Сенсор для профілю - це вимикач з датчиком руху для використання в алюмінієвому профілі для світлодіодної стрічки на 12В і максимальним струмом навантаження до 5А.

Сфера застосування:

Інфрачервоний датчик руху застосовується для вмикання/вимикання освітленості в приміщенні, для автоматичного стеження за наявністю рухом в зоні його роботи.

Можливе використання модуля і поза профілю з дотриманням перелічених нижче вимог.

Затримка вимкнення становить приблизно 40 секунд. Якщо в зоні спостереження є постійний рух, то вимикач постійно буде включений і вимкнутися через 40 секунд з моменту припинення руху в зоні знаходження пристрою.

Затримка включення становить 2-3 секунди.

Пристрій розміщується у сухих внутрішніх приміщеннях або на вулиці, за умови непотрапляння у вікно датчика (на лінзу) прямих або відбитих сонячних променів, або іншого інфрачервоного випромінювання.

Дальність спрацьовування в зоні прямої видимості до 5 метрів.

Дальність впевненого спрацьовування в зоні +\- 60 градусів горизонтально або вертикально до 2/3 метрів.

Датчик не розрізняє день або ніч, однаково спрацьовуючи при наявності руху в зоні.

Модуль розроблений переважно для застосування у профілях, шириною від 10 мм з додатковою ізоляцією між платою димеру і підставою профілю у вигляді двостороннього скотчу товщиною 1-2 мм.

Для кріплення датчика використовувати двосторонній скотч не менше мінімальної вказаної товщини, щоб уникнути замикання виступаючих контактів модуля на металеві поверхні.

Установка і підключення профілю

Модуль підключається між блоком живлення 12 Вольт постійного струму і

світлодіодною LED-стрічкою або LED-світильником на відповідну напругу 12 Вольт. Підключення виконується за допомогою пайки до модулю.

Вхідна напруга блоку живлення підводиться до входів +VV, і GND, а LED-навантаження — до +VLED, -LED, з дотриманням полярності підключення!

Увага: стежте за правильністю підключення і величиною навантаження на модуль, перевищення якої може викликати вихід з ладу вихідного транзистора модуля. Перед включенням переконайтеся у відсутності короткого замикання на виході! Модуль не боїться неправильного підключення джерела живлення, але критичний до перевищення напруги понад 15 вольт і перевищення струму навантаження понад 5 Ампер.

Розташування і розміщення модуля

Модуль в основному призначений для розміщення всередині алюмінієвого світлодіодного профілю. Для лінзи необхідно зробити отвір і направити модуль в зону, де потрібно реагувати на рух.

Модуль також можна застосовувати і поза профілів, берегти від попадання вологи, хімічних речовин і металевого пилу, гризунів та інших шкідливих впливів. Потрібно берегти модуль від джерел відкритого вогню, попадання прямих і відбитих сонячних променів або променів потужних прожекторів, щоб уникнути помилкового спрацьовування.

Кріплення модуля здійснюється методом наклеювання за допомогою двостороннього скотча товщиною від 1 мм на потрібну поверхню.

Якщо буде використовуватися термоусадка на модулі, то слід не забути прибрати частину термоусадки з лінзи Френеля.

Забороняється:

Подавати напругу, що перевищує 15, і мене 8 Вольт.
Навантажувати пристрій струмами, що перевищують 5 Ампер.
Розміщувати модулі у вологих приміщеннях, де може створюватися конденсат на модулі і його провідниках.
Розміщувати модулі в теплоізолюючих матеріалах, при роботі на максимальних навантаженнях.

• Попадання інфрачервоного стороннього випромінювання на сенсор, у вигляді прямих і відбитих сонячних променів, або світла прожекторів, ламп розжарювання, прямого випромінювання обігрівачів.

Технічні характеристики:
